紫外皮秒激光器

产品说明
全新一代Ablator-PUV系列工业级紫外皮秒激光器采用一体机设计方案，体积紧凑，全新升级的控制系统，运行更加稳定，兼具多种控制功能。整机结合了光纤种子源与固体混合放大和倍频技术，并经过高温老化、高低温冲击、振动实验等可靠性测试。Ablator-PUV的典型输出波长为355nm，可实现最高40W功率输出，最大单个脉冲能量40uJ，脉宽可控，在PI膜，LCP无碳化切割，FPC开窗等领域有卓越表现。


产品描述
• 一体化设计，机型小巧紧凑
• 光纤固体混合技术/倍频技术
• 频率800kHz-2MHz可选
• 卓越的工业环境适用性及寿命

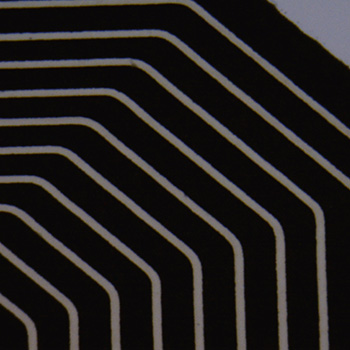

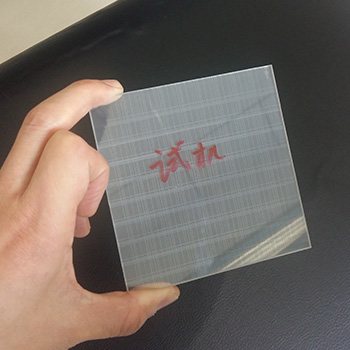

应用领域

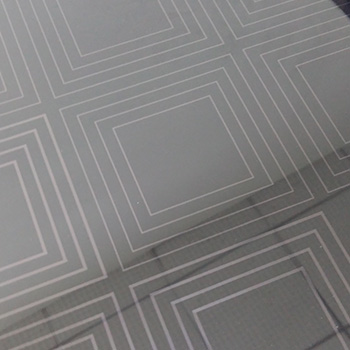

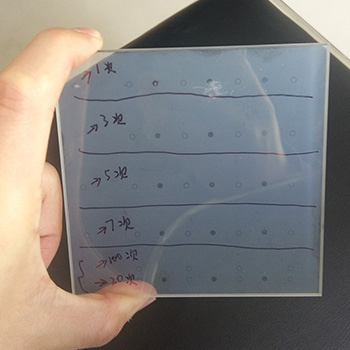

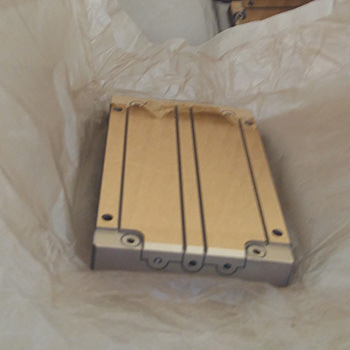

• 材料微纳加工
• OLED模组切割

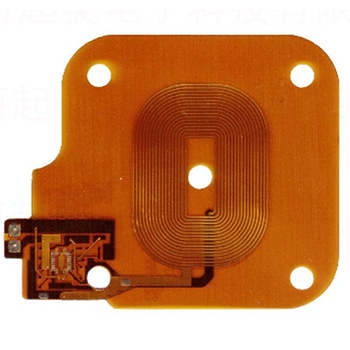

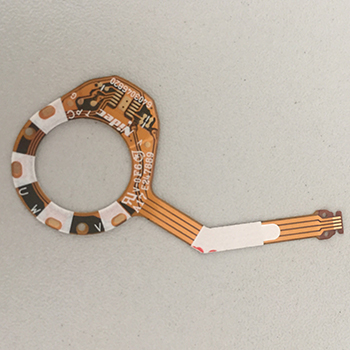

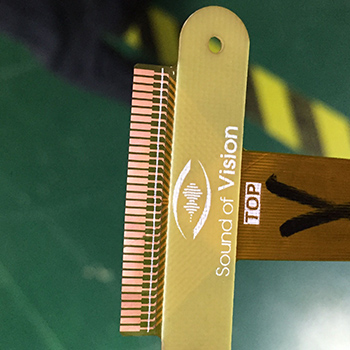

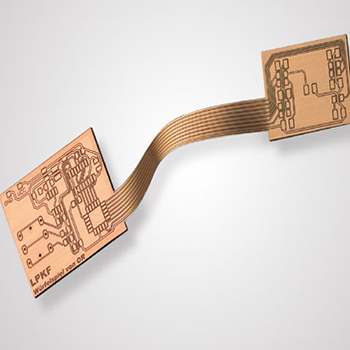

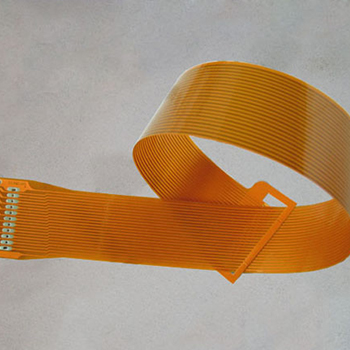

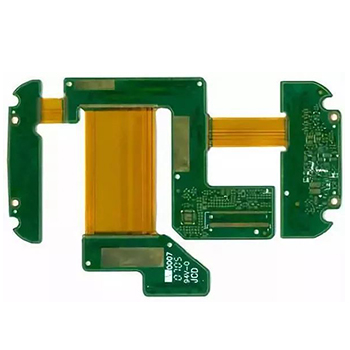

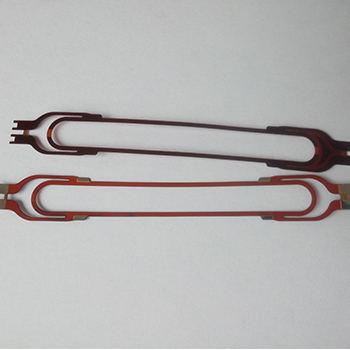

• FPC材料切割/打孔

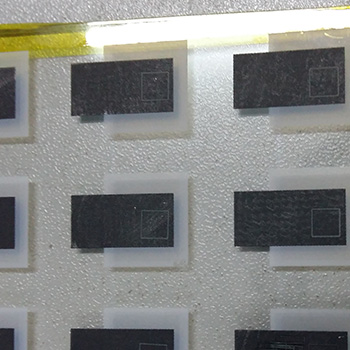

• 复合薄膜材料加工
• 光纤光栅刻写划槽

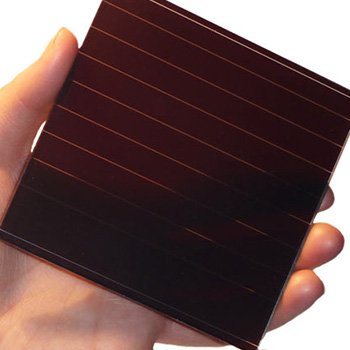

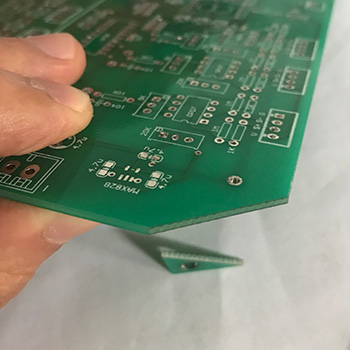

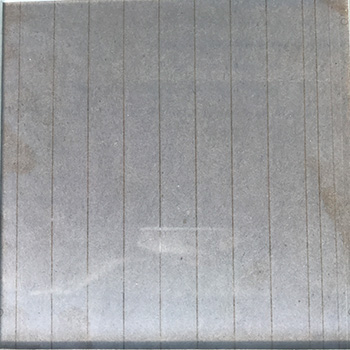

• 半导体材料切割/划线
• 医疗器械制造



激光器主要性能指标

参数Parameters	单位Unit	Ablator-PUV-15	Ablator-PUV-30	Ablator-PUV-40
工作模式（Working Mode）		脉冲(Pulse)	脉冲(Pulse)	脉冲(Pulse)
中心波长（Center Wavelength）	nm	355	355	355
最大输出功率(Max Optical Average Power)	W	>15	>30	>40
PSO/POD功能		支持	支持	支持
脉冲宽度(Pulse Width)	ps	<15	<15	<15
脉冲个数(Burst Mode)		1-10	1-10	1-10
重复频率(Pulse Repetition Rate)	kHz	500-2000	800-2000	800-2000
偏振(Polarization)		线偏(Linear)	线偏(Linear)	线偏(Linear)
消光比(Extinction Ratio)	dB	>20	>20	>20
单脉冲串能量(Pulse Energy)	uJ	>30	>30	>40
光束质量(Beam Quality M2)		≤1.2	≤1.3	≤1.3
输出光斑直径(Beam Diameter)	mm	2.0±0.3	2.0±0.3	2.0±0.3
输出光功率可调节范围（Output Power Tunability）	%	0-100	0-100	0-100
功率稳定度(Power stability，RMS@8h）	%	< 1	< 1	< 1
脉冲稳定度(Pulse stability，RMS)	%	< 1	< 1	< 1
冷却方式(Power consumption)	-	水冷	水冷	水冷
功率消耗(Power consumption)	W	<800	<1000	<1000
工作电压（Electrical Supply Voltage）	VAC	220	220	220
工作温度（Operating Temperature）	℃	20-30	20-30	20-30
存储温度（Storage Temperature）	℃	0-60	0-60	0-60
体积(Dimensions)（L*W*H）	mm	613*394*150	613*394*150	613*394*150
重量(Weight)	kg	<50	<50	<50

机械图纸                                                                                                                            单位：mm
